65米云梯车

本公司65米云梯车作业范围可达65米,相当于22层楼高,新型断面梯臂保证产品质量,最大承载货物重量400公斤。 底盘采用解放龙V底盘,故障率低,可靠性高。 货架采用新型断面铝合金结构形式质量可靠,安全有保证; 车辆支腿采用上海宝钢700号高强钢板,保证整车支撑安全。

  • 4900mm
    轴距
  • 16605kg
    整备重量
  • 400KG
    额定载荷
Product details 产品详情


一、底盘方面:

1、底盘采用一汽解放底盘,小功率、大马力。
2、刹车系统采用高端断气刹。
3、驾驶室空间更大更宽敞。


二、电气方面:
1、发动机的一键启停功能,操作更加方便、快捷。
2、3个档位自动运行速度设定功能。
3、货斗运行时带缓冲控制功能。
4、货斗定点自动运行时,自动消除系统定位脉冲误差。
5、故障的自诊断及报警提示功能。

三、液压方面:

1、带电控比例阀,遥控启动无冲击。
2、自带记忆功能,一键升降,降低作业强度。
3、回转支撑集成涡轮减速机,回转更平稳,防倾覆。
4、负载敏感多路阀,避免货架溜车、简化液压管路布置,满足多种动作不同的液压工况需求。


5、电控自动感应散热系统,更好的实现整机热平衡。
6、大容量铝合金液压油箱,系统清洁度更高,维修养护更方便。

四、机械结构方面

1、云梯车梯架每节臂架摩擦滑动间隙为2mm,通过滚轮和顶紧螺栓进行控制,降低云梯左右晃动幅度。

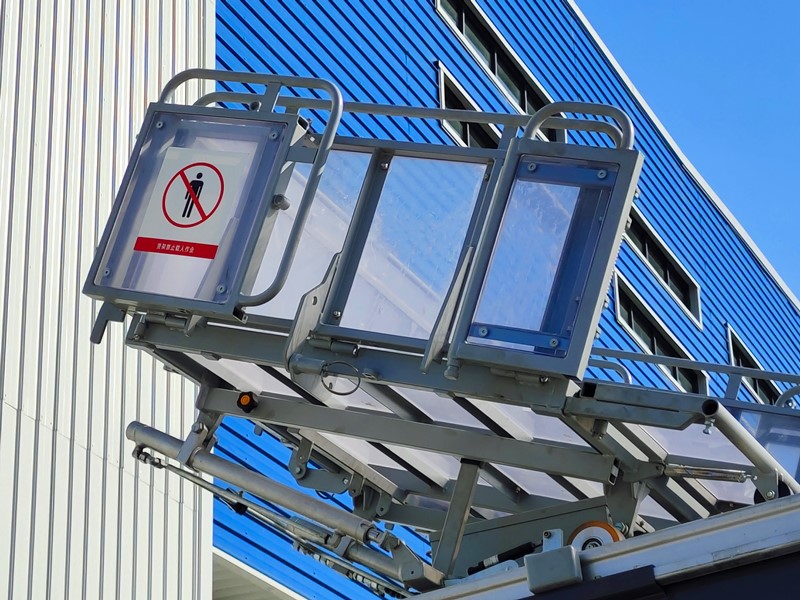

2、货斗采用2种安全方式实现防坠落,货斗采用二次升降,降低离地高度的同时,减小对梯臂压力。


3、货斗滚轮采用减震形式结构,确保小车工作期间平稳运行。
4、支腿采用上海宝钢700号高强钢板,保证整车支撑安全。
5、钢丝绳强度高于国标技术要求,且经过消除回弹工艺,保障产品安全,高精度运行。

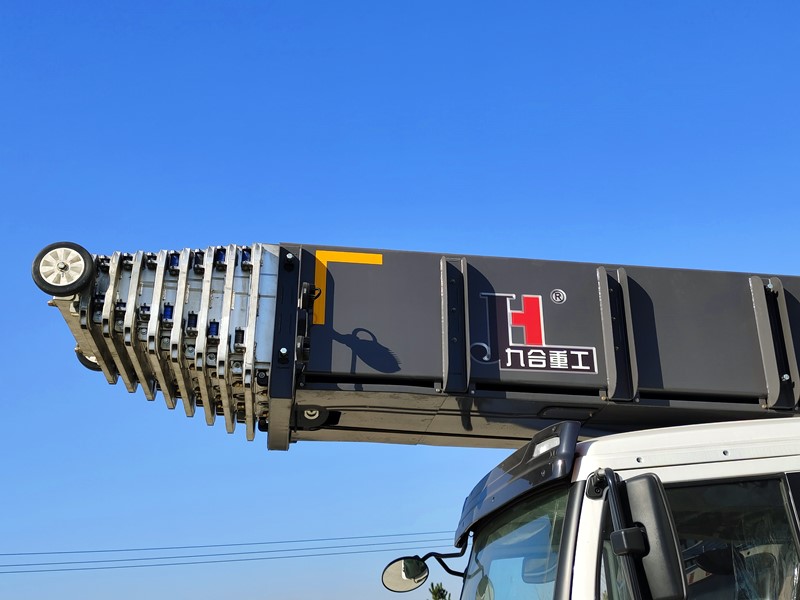

6、臂架采用GB/T6892-6005A,高强度铝合金,定制拉拔型材,对每批次型材均进行力学性能检验,保证臂架安全性。
7、臂架全滚轮接触设计,臂架运行顺畅,无卡滞、磨损,通过塑料滑块和型材间的凸起用来减少摩擦。
8、梯臂型材精密拉拔,梯臂间隙小于1mm,保证梯臂弯曲度降到最低。
9、梯臂氧化处理,整机钢制零件镀锌处理,防腐耐用。

Product parameters 产品参数
主要技术参
类别 项目 单位 参数
尺寸参数 车总长 mm 10430
车总宽 mm 2540
车总高 mm 3870
质量参数 准乘人数 2
总质量 Kg 16800
整备质量 Kg 16605
主要性能参数 工作平台额定载荷 Kg 400
最大作业高度 mm 65
支腿跨距(纵/横) mm 5761/5677*6250/5650
配置参数 底盘 - 解放底盘
发动机型号 CA4DK1-22E61
发动机功率/马力 Kw/ps 165/225
最高行驶速度 Km/h 90
轮胎数 6
轮胎规格 - 10.00R20
梯臂 - 进口梯臂型材
臂架形式 -  十节同步伸缩
