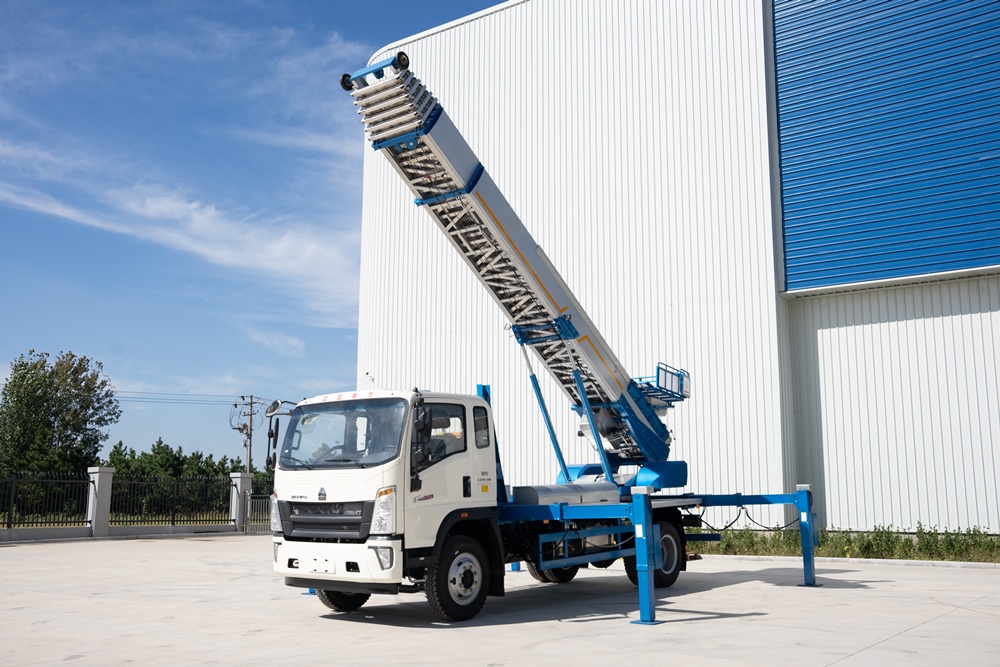

45米云梯车
本公司45米云梯车作业范围可达45米,相当于15层楼高,新型断面梯臂保证产品质量,最大承载货物重量400公斤。 底盘采用重汽豪沃底盘,故障率低,可靠性高。 货架采用新型断面铝合金结构形式质量可靠,安全有保证; 车辆支腿采用上海宝钢700号高强钢板,保证整车支撑安全。
-
4500mm
轴距 -
9505kg
整备重量 -
400KG
额定载荷
一、底盘方面:
1、底盘采用重汽豪沃底盘,小功率、大马力。
2、刹车系统采用高端断气刹。
3、驾驶室空间更大更宽敞。
二、电气方面:
1、发动机的一键启停功能,操作更加方便快捷。
2、3个档位自动运行速度设定功能。
3、货斗运行时带缓冲控制功能。
4、货斗定点自动运行时,自动消除系统定位脉冲误差。
5、故障的自诊断及报警提示功能。
三、液压方面:
1、带电控比例阀,遥控启动无冲击。
2、自带记忆功能,一键升降,降低作业强度。
3、回转支撑集成涡轮减速机,回转更平稳,防倾覆。
4、负载敏感多路阀,避免货架溜车、简化液压管路布置,满足多种动作不同的液压工况需求。
5、电控自动感应散热系统,更好的实现整机热平衡。
6、大容量铝合金液压油箱,系统清洁度更高,维修养护更方便。
四、机械结构方面:

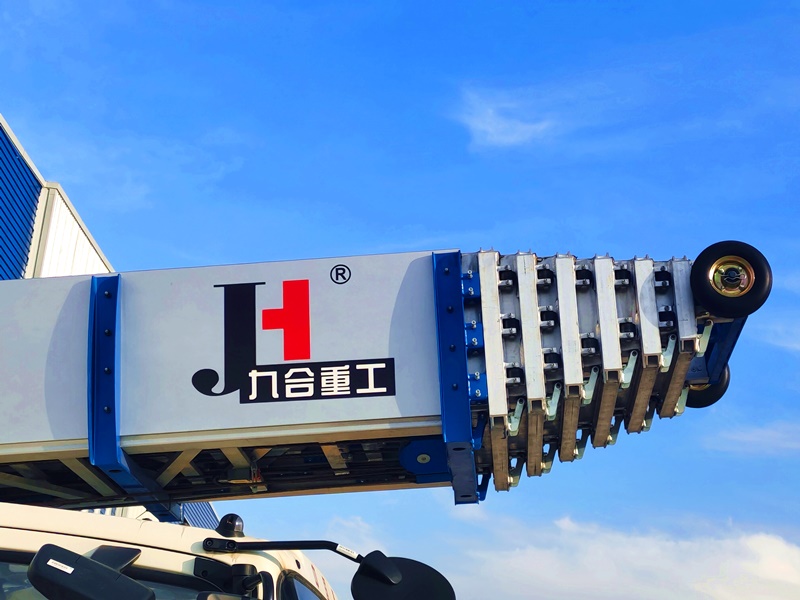

1、云梯车梯架每节臂架摩擦滑动间隙为2mm,通过滚轮和顶紧螺栓进行控制,降低云梯左右晃动幅度。

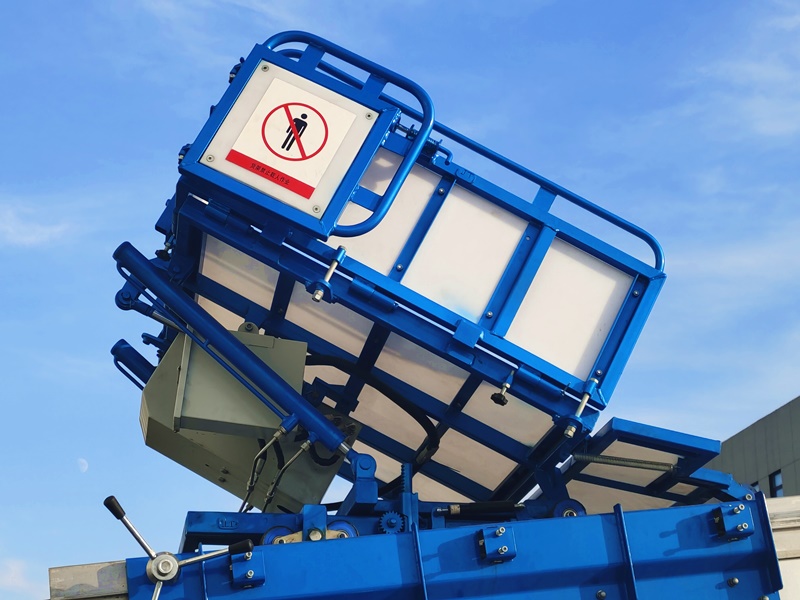

2、货斗采用2种安全方式实现防坠落,货斗采用二次升降,降低离地高度的同时,减小对梯臂压力。
3、货斗滚轮采用减震形式结构,确保小车工作期间平稳运行。
4、支腿采用上海宝钢700号高强钢板,保证整车支撑安全。
5、钢丝绳强度高于国标技术要求,且经过消除回弹工艺,保障产品安全,高精度运行。
6、臂架采用GB/T6892-6005A,高强度铝合金,定制拉拔型材,对每批次型材均进行力学性能检验,保证臂架安全性。
7、臂架全滚轮接触设计,臂架运行顺畅,无卡滞、磨损,通过塑料滑块和型材间的凸起用来减少摩擦。
8、梯臂型材精密拉拔,梯臂间隙小于1mm,保证梯臂弯曲度降到最低。
9、梯臂氧化处理,整机钢制零件镀锌处理,防腐耐用。
主要技术参数 | |||
类别 | 项目 | 单位 | 参数 |
尺寸参数 | 车总长 | mm | 8445 |
车总宽 | mm | 2470 | |
车总高 | mm | 3600 | |
质量参数 | 准乘人数 | 人 | 3 |
总质量 | Kg | 9700 | |
整备质量 | Kg | 9505 | |
主要性能参数 | 工作平台额定载荷 | Kg | 400 |
最大作业高度 | mm | 45 | |
支腿跨距(纵/横) | mm | 4791 /5554 | |
配置参数 | 底盘 | - | 重汽豪沃 |
发动机型号 | 个 | WP4.6NQ22E61 | |
发动机功率/马力 | Kw/ps | 162/220 | |
最高行驶速度 | Km/h | 89 | |
轮胎数 | 个 | 6 | |
轮胎规格 | - | 8.25R20 16PR | |
梯臂 | - | 进口梯臂型材 | |
臂架形式 | - | 八节同步伸缩 |
