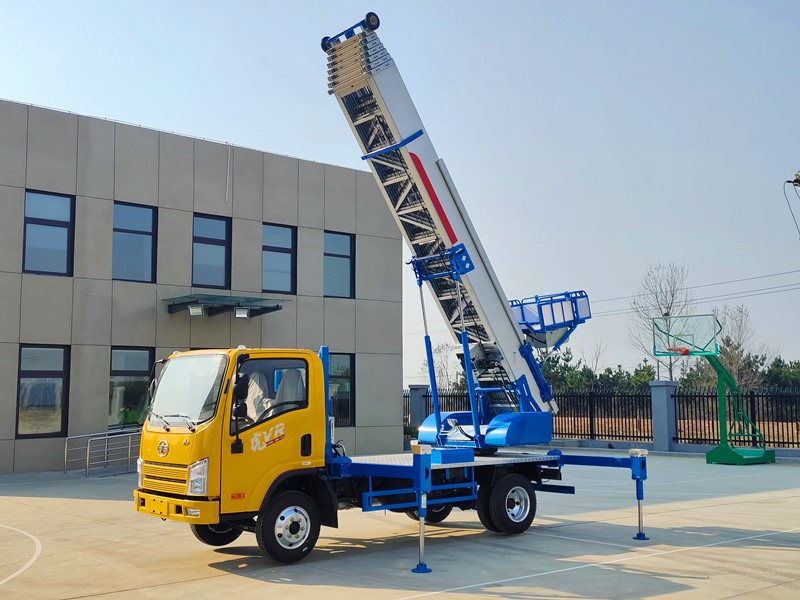

36米云梯车

36米云梯车可传送 400kg 重的货物,用于高度小于36 米的高空装卸作业。该云梯车主要由车架总成、云梯总成、小车总成、转台总成、卷扬机总成、液压系统总成、电气系统总成等组成。传送货物时,4 个液压支撑伸出,加强了整机的稳定性。 该云梯车,采用一汽解放底盘,整车重量控制在4.5吨以内,挂蓝牌,C1驾照就可驾驶,免购置税,不需要操作证,非营运车辆,使用期限30 年。

  • 3300mm
    轴距
  • 4365kg
    整备重量
  • 36m
    举升高度
Product details 产品详情


一、底盘方面:

1、底盘采用一汽解放底盘,小功率、大马力。
2、刹车系统采用高端断气刹。
3、驾驶室空间更大更宽敞。

二、电气方面

1、发动机的一键启停功能,操作更方便快捷。
2、3个档位自动运行速度设定功能。
3、货斗运行时带缓冲控制功能。
4、货斗定点自动运行时,自动消除系统定位脉冲误差。
5、故障的自诊断及报警提示功能。

三、液压方面:

1、带电控比例阀,遥控启动无冲击。
2、自带记忆功能,一键升降,降低作业强度。
3、回转支撑集成涡轮减速机,回转更平稳,防倾覆。

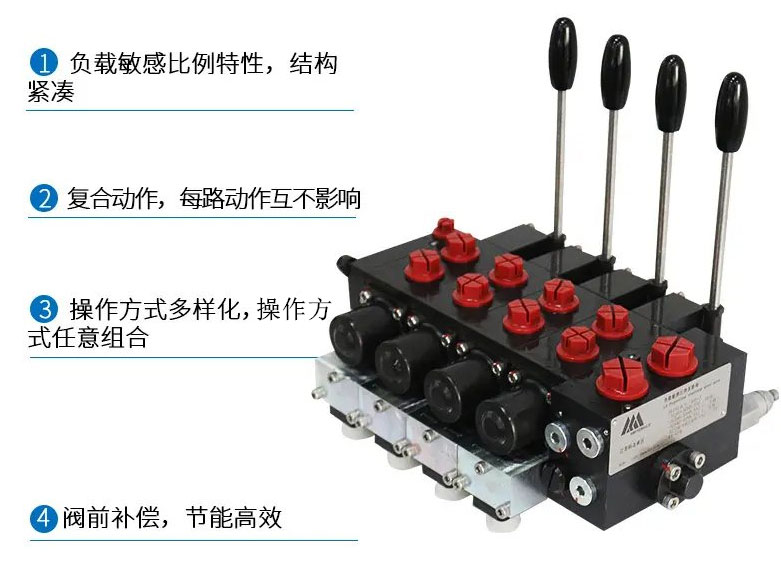

4、负载敏感多路阀,避免货架溜车、简化液压管路布置,满足多种动作不同的液压工况需求。


5、电控自动感应散热系统,更好的实现整机热平衡。

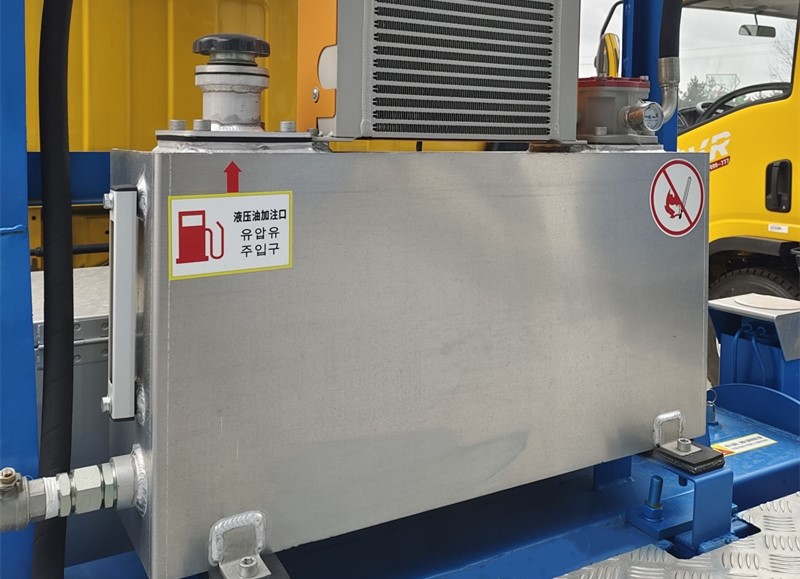

6、大容量铝合金液压油箱,系统清洁度更高,维修养护更方便。

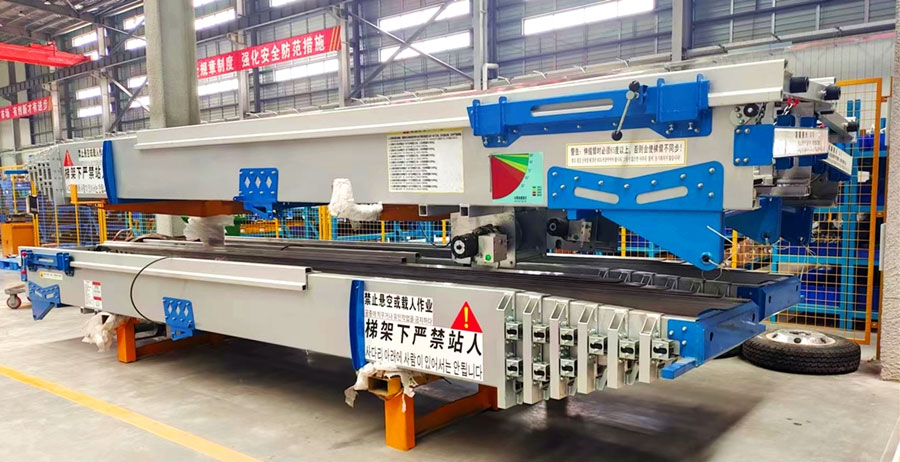

四、机械结构方面

1、云梯车梯架每节臂架摩擦滑动间隙为2mm,通过滚轮和顶紧螺栓进行控制,降低云梯左右晃动幅度。

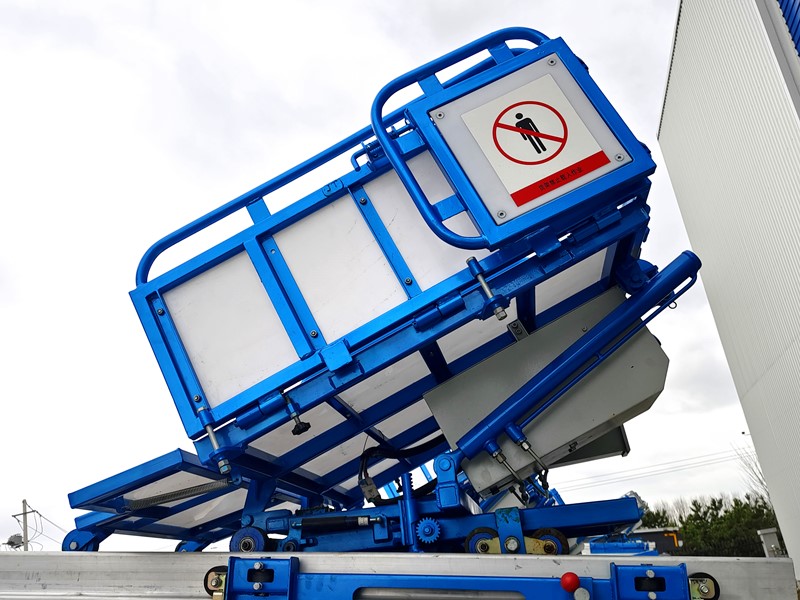

2、货斗采用2种安全方式实现防坠落,货斗采用二次升降,降低离地高度的同时,减小对梯臂压力。
3、货斗滚轮采用减震形式结构,确保货斗工作期间平稳运行。


4、支腿采用上海宝钢700号高强钢板,保证整车支撑安全。
5、钢丝绳强度高于国标技术要求,且经过消除回弹工艺,保障产品安全,高精度运行。
6、臂架采用GB/T6892-6005A,高强度铝合金,定制拉拔型材,对每批次型材均进行力学性能检验,保证臂架安全性。
7、臂架全滚轮接触设计,臂架运行顺畅,无卡滞、磨损,通过塑料滑块和型材间的凸起用来减少摩擦。
8、梯臂型材精密拉拔,梯臂间隙小于1mm,保证梯臂弯曲度降到最低。
9、梯臂氧化处理,整机钢制零件镀锌处理,防腐耐用。



Product parameters 产品参数
主要技术参
类别 项目 单位 参数
尺寸参数 车总长 mm 5995
车总宽 mm 1970
车总高 mm 3050
质量参数 准乘人数 2
总质量 Kg 4495
整备质量 Kg 4365
主要性能参数 工作平台额定载荷 Kg 400
最大作业高度 mm 36
支腿跨距(纵/横) mm 2908 /4090
配置参数 底盘 - 解放底盘
发动机型号 Q23-132E60
发动机功率/马力 Kw/ps 97/132
最高行驶速度 Km/h 110
轮胎数 6
轮胎规格 - 6.50R16 12PR
梯臂 - 进口梯臂型材
臂架形式 - 八节同步伸缩
